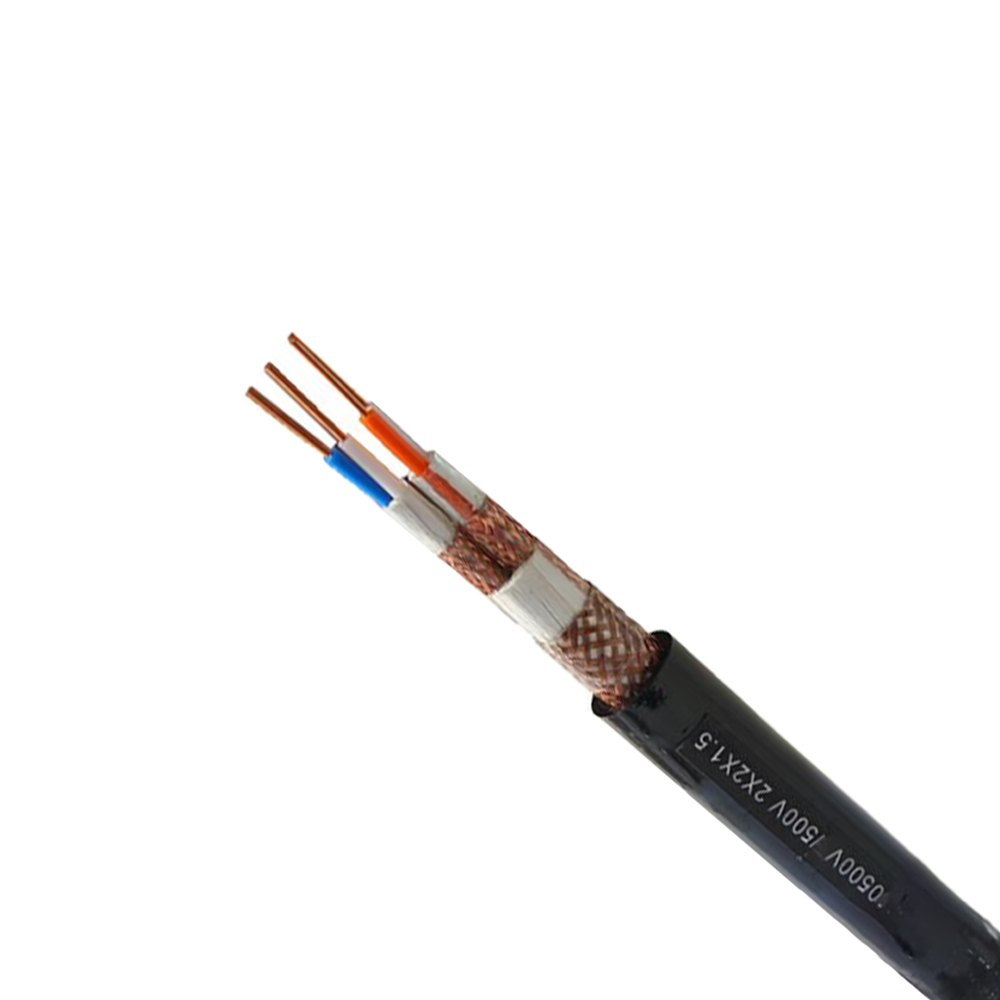

كيف تتدهور سلامة الإشارة في كابلات الكمبيوتر عالية السرعة وما هي معلمات البناء التي تتحكم فيها
في الأداء العالي كابلات الكمبيوتر من خلال العمل بمعدلات بيانات متعددة الجيجابت، فإن سلامة الإشارة ليست خاصية واحدة قابلة للقياس ولكنها النتيجة الإجمالية لأربع آليات تدهور مترابطة - التوهين، والانعكاس، والحديث المتبادل، وتحويل الوضع - والتي يتم التحكم في كل منها بواسطة معلمات بناء محددة في مرحلة التصنيع. إن فهم كيفية إنشاء كل آلية يسمح للمهندسين بتحديد سمات بناء الكابلات ذات الأهمية الحقيقية لمعدل بيانات محدد والتي تعتبر تمييزات تسويقية دون أهمية وظيفية عند التردد المستهدف.
يزداد التوهين مع التردد بسبب تأثير الجلد في الموصلات وفقدان العزل الكهربائي في العزل، كما هو موضح في مواصفات فقدان إدخال الكابل. عند سرعة 10 جيجابت في الثانية (حوالي 5 جيجا هرتز تردد Nyquist لإشارة NRZ)، يهيمن فقدان العزل الكهربائي على كابل بطول 1 متر إذا لم يتم استخدام عزل البولي إيثيلين الرغوي - يتمتع PE الصلب بظل خسارة يبلغ حوالي 0.0002، في حين أن PVC لديه ظل خسارة أعلى بـ 250 مرة. بالنسبة للكابلات المخصصة للعمل بسرعة 25 جيجابت في الثانية أو أكثر، تصبح نسبة الرغوة للعازل الكهربائي عامل تصنيع حاسم: كل زيادة بنسبة 10% في جزء فراغ الرغوة تقلل من ثابت العزل الكهربائي الفعال بحوالي 0.08 وتقلل من ظل الخسارة بشكل متناسب، مما يؤدي إلى تمديد طول الكابل القابل للاستخدام بمعدل بيانات معين.
تنشأ الانعكاسات عند انقطاع الممانعة - أي نقطة على طول الكابل حيث تنحرف الممانعة المميزة عن قيمتها الاسمية. مصدر التصنيع الأساسي لاختلاف المعاوقة هو انحراف العزل: إذا كان جدار العزل أكثر سمكًا على أحد جانبي الموصل من الجانب الآخر، فإن الممانعة المميزة المحلية تختلف مع دوران زوج الموصل خلال التفافه. ينتج عن ذلك اختلافًا دوريًا في المعاوقة عند تردد الوضع الملتوي، مما يولد قمم فقدان الإرجاع الهيكلي عند ترددات محددة تتوافق مع توافقيات طول الوضع. يُنتج الكابل بطول ملتوي يبلغ 15 مم رنينًا هيكليًا لفقدان الارتداد عند حوالي 10 جيجا هرتز - مباشرةً في نطاق التشغيل لتطبيقات 10GBase-T وPCIe Gen 4. يعد التحكم في انحراف العزل إلى أقل من ± 5% من سمك الجدار الاسمي، من خلال تصميم القالب الدقيق وتثبيت ضغط الذوبان في عملية البثق، بمثابة إجراء مضاد للتصنيع ضد فقدان العائد الهيكلي.
أجيال كابلات USB والتغييرات الهندسية المطلوبة في كل خطوة للارتقاء بالأداء
يتطلب كل جيل من أجيال USB تغييرات أساسية في بناء الكابلات - وليس فقط تفاوتات أكثر صرامة على نفس التصميم. يمثل التقدم من يو اس بي 2.0 إلى USB4 زيادة بمقدار 1000 ضعف في معدل البيانات (480 ميجابت في الثانية إلى 40 جيجابت في الثانية)، ولا تشترك إنشاءات الكابلات المطلوبة في كل طرف من هذا النطاق تقريبًا في أي ميزات تصميم مشتركة خارج مادة الموصل.
| قياسي | الحد الأقصى لمعدل البيانات | أقصى طول للكابل | متطلبات البناء الرئيسية |
| USB 2.0 | 480 ميجابت في الثانية | 5 م (السلبي) | زوج تفاضلي فردي، درع رقائقي؛ مقاومة 90 أوم ± 15% |
| يو اس بي 3.2 الجيل الأول | 5 جيجابت في الثانية | 3 م (السلبي) | تمت إضافة زوج SuperSpeed؛ دروع رقائق معدنية فردية؛ 90 أوم ± 7% |
| يو اس بي 3.2 الجيل 2×2 | 20 جيجابت في الثانية | 1 م (السلبي) | اثنان من أزواج TX/RX SuperSpeed؛ مقاومة ضيقة والتحكم في الانحراف. مطلوب عزل PE الرغوي |
| USB4 الجيل 2×2 | 20 جيجابت في الثانية | 0.8 م (السلبي) | متوافق مع ثاندربولت 3؛ قد تكون شريحة المعادلة النشطة مضمنة في الموصل؛ بناء S/FTP |
| USB4 الجيل 3×2 | 40 جيجابت في الثانية | 0.8 م سلبي. مطلوب نشط> 0.8 م | S/FTP الكامل؛ المرحلية النشطة للمؤقت؛ انحراف الزوج الداخلي <3 ps/m؛ العزل الرغوي PTFE أو PE |
يستحق حد الطول السلبي لكابلات USB4 Gen 3×2 (40 جيجابت في الثانية) اهتمامًا خاصًا. الحد المنفعل البالغ 0.8 متر ليس من مواصفات السلامة ولكنه حد سلامة الإشارة: بعد هذا الطول، يتراكم فقدان الإدراج والانحراف بين الأزواج إلى مستوى يتجاوز قدرة المعادلة للمستقبل. يجب على الشركات المصنعة للكابلات التي تمتد نطاقًا سلبيًا يتجاوز 0.8 متر بسرعة 40 جيجابت في الثانية، أن تقوم بتضمين مؤقت نشط أو دوائر متكاملة للمعادل الخطي داخل مجموعة الكبل - عادةً في أحد مبيت الموصل أو كليهما - التي تعوض التوهين المعتمد على تردد الكبل. تضيف هذه العناصر النشطة تكلفة، وتتطلب طاقة (يتم سحبها من ناقل توصيل الطاقة USB)، وتولد حرارة يجب تبديدها داخل مبيت الموصل، كما توفر زمن الوصول. يجب النظر إلى الكابل المسمى "USB4 40 Gbps 2-meter" الذي لا يكشف عن مكوناته النشطة أو لا يستمد الطاقة من VBUS عند الاتصال بعين الشك، حيث لا يمكن تحقيق الأداء السلبي بسرعة 40 جيجابت في الثانية على مسافة 2 متر باستخدام أي مجموعة موصلات ومواد عازلة متاحة حاليًا.
الانحراف بين الأزواج وبين الأزواج: لماذا تحد أخطاء التوقيت في الأزواج التفاضلية من الحد الأقصى لمعدل البيانات
الانحراف هو فرق التوقيت بين الإشارات التي يجب أن تصل في وقت واحد وبأداء عالٍ كابلات الكمبيوتر ويظهر على مستويين - داخل زوج تفاضلي (انحراف بين الأزواج) وبين أزواج مختلفة (انحراف بين الأزواج). يؤدي كلا النوعين إلى تدهور سلامة الإشارة، ولكن من خلال آليات مختلفة، ويتم التحكم في كل منهما بواسطة معلمات تصنيع مختلفة.
الانحراف الزوجي الداخلي - فرق تأخير الانتشار بين الموصلات "" و"-" لزوج تفاضلي واحد - ينشأ بشكل أساسي من عدم التماثل الهندسي بين الموصلين. إذا كان أحد الموصلات في زوج له قطر أكبر جزئيًا، أو جدار عازل أكثر سمكًا قليلاً، أو تم وضعه بشكل منهجي بالقرب من مركز الكابل من شريكه، فإنه يواجه سرعة انتشار مختلفة قليلاً عن شريكه. سرعة الانتشار في الكابل هي v = c/√(εeff)، حيث εeff هو ثابت العزل الكهربائي الفعال للعزل المحيط بالموصل - أي عدم تناسق في البيئة العازلة بين موصلي الزوج ينتج فرقًا في سرعة الانتشار وبالتالي انحرافًا داخل الزوج. عند 40 جيجابت في الثانية (واجهة مستخدم 25 ps لإشارة NRZ)، حتى 1 ps/m من الانحراف الزوجي المتراكم على كابل بطول 1 متر يشغل 4% من الفاصل الزمني للوحدة، مما يترك هامشًا صغيرًا جدًا لساعة جهاز الاستقبال ودائرة استعادة البيانات لأخذ عينات من عين البيانات الواردة بشكل صحيح. تحدد مواصفات USB4 Gen 3x2 انحراف الزوج الداخلي إلى 3 ps/m، الأمر الذي يتطلب مطابقة قطر الموصل ضمن ±0.5% وانحراف جدار العزل أقل من ±3% عبر طول الكابل بالكامل.
يصبح الانحراف بين الأزواج — فرق تأخير الانتشار بين الأزواج المنفصلة التي تحمل إشارات ذات صلة — أمرًا بالغ الأهمية في البروتوكولات التي تستخدم مسارات متعددة بالتوازي، مثل PCIe وHDMI 2.1 وDisplayPort 2.0. في هذه البروتوكولات، يتم تقسيم كلمة بيانات متعددة المسارات عبر أزواج، ويجب على شريحة الاستقبال محاذاة جميع الممرات لإعادة بناء البيانات الأصلية. يستخدم جهاز الاستقبال دوائر تعويض الانحراف من حارة إلى حارة للتعويض عن الانحراف بين الأزواج، ولكن هذا التعويض له نطاق محدود - عادةً 20–64 واجهة مستخدم لأجهزة استقبال PCIe Gen 5. إذا تجاوز الانحراف الزوجي في مجموعة الكبل نطاق تعويض جهاز الاستقبال، فلا يمكن إنشاء الارتباط، حتى لو كان لكل مسار فردي جودة إشارة مقبولة. يتم التحكم في الانحراف بين الأزواج بشكل أساسي من خلال مطابقة الطول الكهربائي لجميع أزواج البيانات داخل الكابل - مما يضمن أن كل زوج له نفس ثابت العزل الكهربائي الفعال وطول المسار المادي. يتم تحقيق ذلك من خلال أطوال الطبقات المتطابقة، وثابت العزل الكهربائي المطابق عبر جميع الأزواج (يتطلب لزوجة ثابتة لمركب العزل أثناء البثق)، وتوجيه الزوج المطابق للطول داخل مجموعة الكابلات.
تقنية الكابلات الضوئية النشطة: متى ولماذا تصل كابلات الكمبيوتر النحاسية إلى حدودها المادية
تواجه كابلات الكمبيوتر عالية الأداء القائمة على النحاس قيودًا مادية أساسية: مع زيادة معدلات البيانات، يزداد تأثير الجلد وفقدان العزل الكهربائي بشكل متناسب، مما يقلل الحد الأقصى لطول الكابل السلبي الذي يمكن أن يدعم معدل بيانات معين. بالنسبة إلى 100 جيجابت في الثانية وما فوق، يصبح هذا القيد قيدًا عمليًا على أطوال الكابلات ذات الصلة بأسلاك حامل مركز البيانات (3-5 أمتار) والاتصالات عبر الحامل (10-30 مترًا). تتجاوز الكابلات الضوئية النشطة (AOC) — التي تستخدم واجهات كهربائية نحاسية قياسية في كلا الطرفين ولكنها تحول الإشارة إلى إشارة ضوئية داخل غلاف الموصل للإرسال عبر الألياف الضوئية — تجاوز هذا القيد باستخدام وسيط نقل (ضوء في الألياف) مع توهين لا يُذكر لكل متر على مسافات مركز البيانات.
يحدث التحويل البصري إلى الكهربائي في AOC عند برنامج تشغيل VCSEL (ليزر باعث لسطح التجويف الرأسي) IC في موصل الإرسال وعند الكاشف الضوئي في موصل الاستقبال. عادةً ما يكون طول الكابل النحاسي بين منفذ الجهاز ومحرك VCSEL أقل من 10-15 مم - وهو قصير بدرجة كافية بحيث تكون خسائر النحاس ضئيلة بغض النظر عن معدل البيانات. تسمح هذه البنية لشركة AOCs بتقديم واجهة كهربائية قياسية (SFP، أو QSFP28، أو QSFP-DD، أو عوامل الشكل الأخرى) للمعدات المضيفة مع تمديد طول الارتباط الفعال بشفافية إلى 50-100 متر أو أكثر، اعتمادًا على نوع الألياف وطول الموجة الضوئية. من وجهة نظر الجهاز المضيف، لا يمكن تمييز AOC عن كبل التوصيل المباشر النحاسي السلبي (DAC) - ولا يلزم تكوين برنامج التشغيل أو تغييرات طبقة الارتباط.
يتم تلخيص المفاضلات التي تحكم الاختيار بين DAC النحاسي السلبي والكابل النحاسي النشط وAOC في تطبيقات مركز البيانات عبر ثلاثة أبعاد رئيسية:
- نطاق الطول: تعتبر DAC النحاسية السلبية مثالية لمسافة 0-3 أمتار بسرعة 100 جيجابت في الثانية و0-1 متر بسرعة 400 جيجابت في الثانية. تمتد الكابلات النحاسية النشطة إلى مدى سلبي يصل إلى 5-7 أمتار بسرعة 100 جيجابت في الثانية. تدعم AOC النطاق من 1 إلى 100 متر (وإلى 300 متر مع الألياف أحادية الوضع)، مما يجعلها الخيار الوحيد القابل للتطبيق للاتصالات عبر الممرات وبين الحامل بسرعة 400 جيجابت في الثانية وما فوق.
- استهلاك الطاقة: لا تستهلك DAC النحاسية السلبية أي طاقة في مجموعة الكابل نفسها (فقط في جهاز الإرسال والاستقبال). يستهلك النحاس النشط 0.5-1.5 واط لكل طرف في الأجهزة الإلكترونية المضمنة بالكابل. تستهلك AOC ما بين 1.0 إلى 3.0 واط لكل طرف في دوائر تشغيل VCSEL والكاشف الضوئي. في مركز البيانات الذي يحتوي على 10000 رابط نشط، يمكن أن يمثل فرق الطاقة بين DAC السلبي وAOC ما بين 20 إلى 30 كيلووات من الحمل الحراري الإضافي الذي يتطلب قدرة تبريد.
- قابلية الإصلاح والمرونة: يمكن إعادة إنهاء DAC النحاسي السلبي في الحقل في حالة تلف الموصل؛ لا يحتوي الكابل نفسه على مكونات يمكن أن تفشل بشكل مستقل عن الأضرار المادية. تجميعات AOC غير قابلة للإصلاح - يتطلب فشل VCSEL أو برنامج التشغيل IC أو وصلة الألياف استبدال مجموعة الكبل بأكملها. تعد كابلات AOC أيضًا أكثر عرضة لانتهاكات نصف قطر الانحناء من الكابلات النحاسية، حيث أن حدود نصف قطر انحناء الألياف (عادةً 30 مم للألياف متعددة الأوضاع OM3/OM4) أكثر إحكامًا من حدود كابلات الكمبيوتر النحاسية.
مواصفات كابل PCIe من الجيل الثالث إلى الجيل السادس: ما الذي يتغير بين الأجيال ولماذا
لقد تطور PCI Express عبر ستة أجيال مع تضاعف معدل البيانات في كل خطوة، ويتطلب كل انتقال للجيل تغييرات في بناء الكابل للحفاظ على سلامة الإشارة ضمن هامش الامتثال للمواصفات. على عكس كابلات الشبكة حيث يكون الكبل هو وسيط نقل الإشارة الأساسي، تقوم كابلات PCIe بتوصيل فتحات التوسعة أو البطاقات الإضافية حيث يكون الكبل جزءًا واحدًا من قناة أطول بما في ذلك آثار PCB والموصلات والمنافذ - مما يجعل ميزانية فقدان إدخال الكبل مجرد جزء صغير من إجمالي ميزانية القناة.
حدد PCIe Gen 3 (8 GT/s لكل حارة) حدًا إجماليًا لخسارة إدخال القناة قدره 20 ديسيبل عند 4 جيجا هرتز (تردد Nyquist لإشارة NRZ بسرعة 8 GT/s). بالنسبة لجزء من الكابلات داخل هذه القناة، يكون التخصيص العملي هو 8-10 ديسيبل، مما يسمح بطول الكابل من 1-2 متر مع بناء زوج ملتوي محمي بالرقائق مصمم جيدًا باستخدام عزل PE الصلب. أدى نظام التشفير (128b/130b) الذي تم تقديمه في الجيل الثالث إلى تحسين كفاءة التشفير ولكنه لم يغير تردد Nyquist بالنسبة لمعدل الخط.
ضاعف PCIe Gen 4 (16 GT/s) تردد Nyquist إلى 8 جيجا هرتز، مما أدى إلى مضاعفة فقدان الإدخال تقريبًا لنفس طول الكابل بسبب زيادة فقدان تأثير غلاف الموصل (المتناسب مع √f) وفقدان العزل الكهربائي (المتناسب مع f). للحفاظ على فقدان إدخال جزء الكابل ضمن التخصيص المخفض، أصبح عزل PE الرغوي إلزاميًا فعليًا للكابلات الأطول من 0.5 متر في الجيل 4، حيث ينتج PE الصلب خسارة إدخال أعلى بنسبة 15-20٪ عند 8 جيجا هرتز مقارنة ببناء PE الرغوي المكافئ. دفع PCIe Gen 5 (32 جيجا بايت/ثانية، 16 جيجا هرتز Nyquist) متطلبات فقدان إدخال الكابل إلى النقطة التي أصدرت فيها PCIe SIG مواصفات كابل OCuLink وPCIe v2.0 التي تحدد متطلبات الكابلات النشطة، مع الاعتراف بأن أطوال الكابلات السلبية التي تتجاوز 1 متر عند 32 جيجا بايت/ثانية تتطلب تكييف إشارة مضمن للحفاظ على التوافق.
قدم PCIe Gen 6 تشفير PAM4 (تعديل سعة النبض ذو 4 مستويات) بدلاً من NRZ، مما أدى إلى خفض تردد Nyquist المطلوب إلى النصف لمعدل بيانات معين (64 GT/s مع PAM4 له نفس 16 جيجا هرتز Nyquist مثل 32 GT/s NRZ). أدى هذا التغيير في التشفير إلى تخفيف متطلبات فقدان إدخال الكبل جزئيًا، ولكنه قدم متطلبات خطية: يستخدم PAM4 أربعة مستويات إشارة بدلاً من اثنين، وعدم الخطية في استجابة تردد الكبل تؤدي إلى عدم تكافؤ ارتفاعات العين عند مستويات إشارة مختلفة، مما يقلل هامش الضوضاء لفتحات العين الداخلية. لذلك يجب أن تفي كابلات الكمبيوتر عالية الأداء لـ PCIe Gen 6 ليس فقط بحدود فقدان الإدخال ولكن أيضًا بحدود تباين تأخير المجموعة (اعتماد التردد على سرعة انتشار الإشارة)، مما يؤدي إلى تشويه السعة إلى الطور الذي يؤثر بشكل غير متناسب على أداء PAM4.
خيارات المواد الموصلة لكابلات الكمبيوتر عالية السرعة: مقارنة بين الألومنيوم المطلي بالنحاس والنحاس المطلي بالفضة
تعتبر المادة الموصلة في كابل الكمبيوتر عالي الأداء مواصفات أكثر دقة مما تبدو. يعد النحاس هو خط الأساس العالمي، ولكن يتم استخدام بنيتين معدلتين للموصلات - الألومنيوم المغطى بالنحاس (CCA) والنحاس المطلي بالفضة (SPC) - في سياقات محددة، كما أن مقايضات الأداء الخاصة بهما غير مفهومة بشكل جيد في ممارسة المشتريات العامة.
الألومنيوم المغطى بالنحاس (CCA)
تتكون موصلات CCA من قلب من الألومنيوم مغطى بطبقة خارجية رقيقة من النحاس. يبلغ سمك طبقة النحاس عادةً 10-15% من نصف قطر الموصل. يوفر CCA انخفاضًا كبيرًا في الوزن والتكلفة مقارنةً بالنحاس الصلب - تبلغ كثافة الألومنيوم 2.7 جم/سم مكعب مقابل 8.9 جم/سم مكعب للنحاس، لذا فإن موصلات CCA أخف بنسبة 40-45% تقريبًا لكل وحدة طول. في الترددات العالية حيث يحصر تأثير الجلد التيار على سطح الموصل، يتصرف زرنيخات النحاس الكروماتية بشكل مماثل تمامًا للنحاس الصلب: يبلغ عمق الجلد عند 1 جيجا هرتز في النحاس حوالي 2 ميكرومتر، وهو أرق بكثير من سمك الكسوة النحاسية في موصلات زرنيخ النحاس الكروماتية العملية. لهذا السبب، يعتبر زرنيخات النحاس الكروماتية مقبولة تقنيًا لموصلات الإشارة عالية التردد حيث تتركز كثافة التيار في طبقة الكسوة النحاسية. ينشأ الحد من زرنيخات النحاس الكروماتية في تطبيقات التيار المستمر والتردد المنخفض حيث يخترق التيار المقطع العرضي الكامل للموصل: تبلغ موصلية الألومنيوم حوالي 61% من موصلية النحاس، لذلك تتمتع موصلات زرنيخ النحاس الكروماتي بمقاومة تيار مستمر أعلى بكثير من النحاس الصلب الذي له نفس القطر. بالنسبة لموصلات الطاقة داخل كابل الكمبيوتر (USB VBUS، الطاقة المساعدة PCIe)، تعني المقاومة الأعلى للتيار المستمر انخفاضًا أكبر في الجهد وتسخين I²R أعلى عند التيار المقدر - مما يجعل النحاس الصلب مفضلاً لموصلات الطاقة في نفس الكابل حيث قد تكون موصلات بيانات CCA مقبولة.
النحاس المطلي بالفضة (SPC)
تتمتع الفضة بموصلية أعلى قليلاً من النحاس (6.30 × 10⁷ S/m مقابل 5.96 × 10⁷ S/m)، وخصائص سطحها الفائقة - أكسيد الفضة موصل، على عكس أكسيد النحاس - تجعل طلاء الفضة مفيدًا عند الترددات العالية جدًا حيث يتدفق التيار في طبقة سطحية رقيقة للغاية. الميزة العملية الأساسية للطلاء الفضي في كابلات الكمبيوتر عالية التردد ليست تحسين الموصلية الهامشية ولكن منع تكوين أكسيد النحاس على سطح الموصل. أكسيد النحاس هو شبه موصل ذو موصلية أقل بكثير من النحاس المعدني؛ مع تقدم أكسدة سطح الموصل، تزداد مقاومة عمق الجلد الفعالة أعلى من القيمة المتوقعة من موصلية النحاس السائبة، مما يتسبب في فقدان إدخال أعلى من المحدد للكابل. يحافظ الطلاء الفضي، من خلال توفير طبقة سطحية مقاومة للأكسدة، على مقاومة سطح الموصل بقيمة التصميم طوال عمر خدمة الكابل. تكون هذه الميزة أكثر أهمية في الكابلات المخزنة لفترات طويلة قبل الاستخدام أو التشغيل في بيئات رطبة أو معتدلة التآكل. بالنسبة للكابلات المستخدمة مباشرة بعد التصنيع في بيئات نظيفة، يكون الفرق بين الموصلات النحاسية المطلية بالفضة والموصلات النحاسية العارية قابلاً للقياس ولكنه عادةً ما يكون صغيرًا مقارنة بحد مواصفات فقدان الإدخال.
كيف ينبغي كتابة مواصفات كابلات الكمبيوتر الخاصة بشركة OEM لمنع حدوث نقص في الأداء في الإنتاج
إن مواصفات كابل الكمبيوتر المخصصة من OEM والتي تركز حصريًا على المعلمات الكهربائية - المعاوقة، وفقدان الإدخال، والتداخل المتبادل - دون تحديد سمات البناء الأساسية التي تنتج تلك المعلمات تخلق مشكلة في التحقق: يمكن أن يفي الكابل بالمواصفات الكهربائية المقاسة على مجموعة عينة أثناء استخدام خيارات البناء التي ستنتج أداء خارج المواصفات في ظل ظروف إنتاج مختلفة أو بعد التقادم. تحدد مواصفات OEM القوية كلاً من معلمات الأداء الكهربائي القابلة للقياس وقيود البناء التي تضمن الحفاظ على هذه المعلمات عبر دفعات الإنتاج وطوال فترة الخدمة.
يجب تحديد معلمات البناء التالية بشكل صريح في مواصفات OEM لكابل الكمبيوتر عالي الأداء، بدلاً من تركها لتقدير الشركة المصنعة:

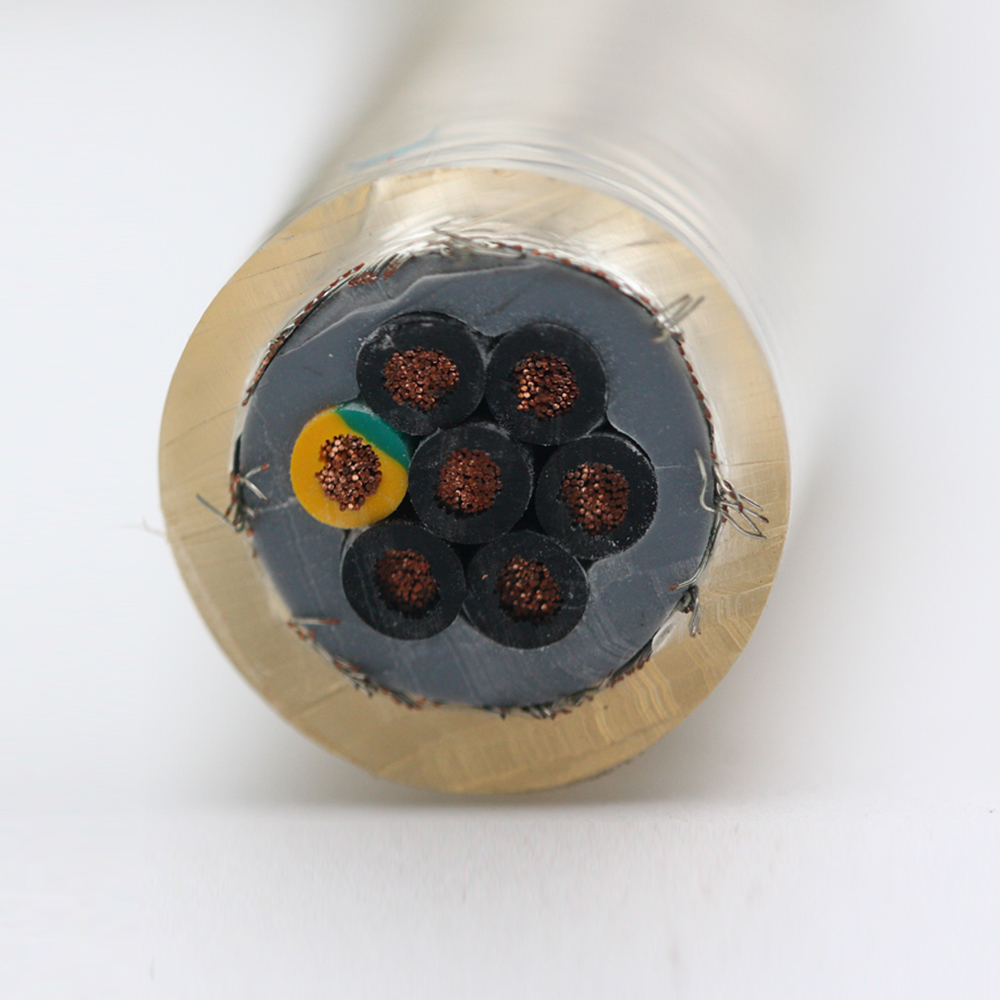

- مادة الموصل وفئة الجدال: حدد النحاس الصلب أو المجدولة، أو النحاس العاري أو النحاس المطلي بالفضة أو CCA، وفئة الجدائل (IEC 60228 الفئة 2 أو 5 أو 6) بشكل منفصل للإشارة وموصلات الطاقة داخل نفس الكابل. المواصفات التي تقول فقط "موصل 28 AWG" تترك الشركة المصنعة حرة في استخدام CCA لموصلات الطاقة والنحاس الصلب لموصلات الإشارة - أو العكس - دون الكشف عنها.
- مادة العزل ونسبة الرغوة (إذا كانت رغوية): حدد نوع البوليمر العازل (PE الصلب، أو PE الرغوي مع الحد الأدنى من نسبة الرغوة، أو FEP، أو PTFE) بدلاً من سمك الجدار الاسمي فقط. سيكون لكابلين لهما نفس سمك جدار العزل ولكن ثوابت عازلة مختلفة (الصلبة مقابل الرغوية PE) ممانعات مميزة مختلفة وقيم خسارة إدخال مختلفة عند التردد العالي.
- نطاق طول وضع الالتواء والتسامح: حدد طول الوضع الاسمي والحد الأقصى للانحراف المسموح به لكل زوج تفاضلي. يتحكم طول الوضع بشكل مباشر في تردد ذروة فقدان الإرجاع الهيكلي وتوازن الزوج؛ ينتج عن تباين طول الوضع غير المنضبط تباينًا في المعاوقة من دفعة إلى أخرى قد يكون من الصعب تشخيصه دون اختبار قياس الانعكاس في المجال الزمني.

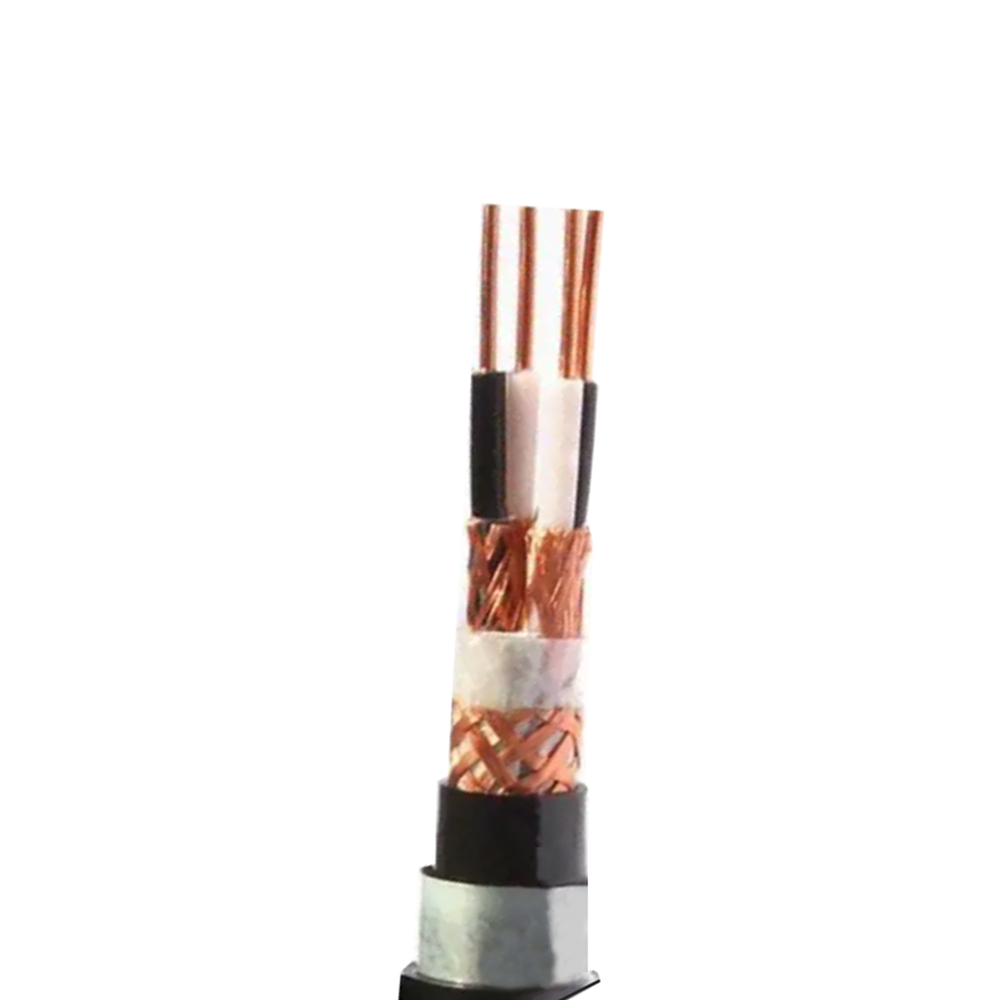

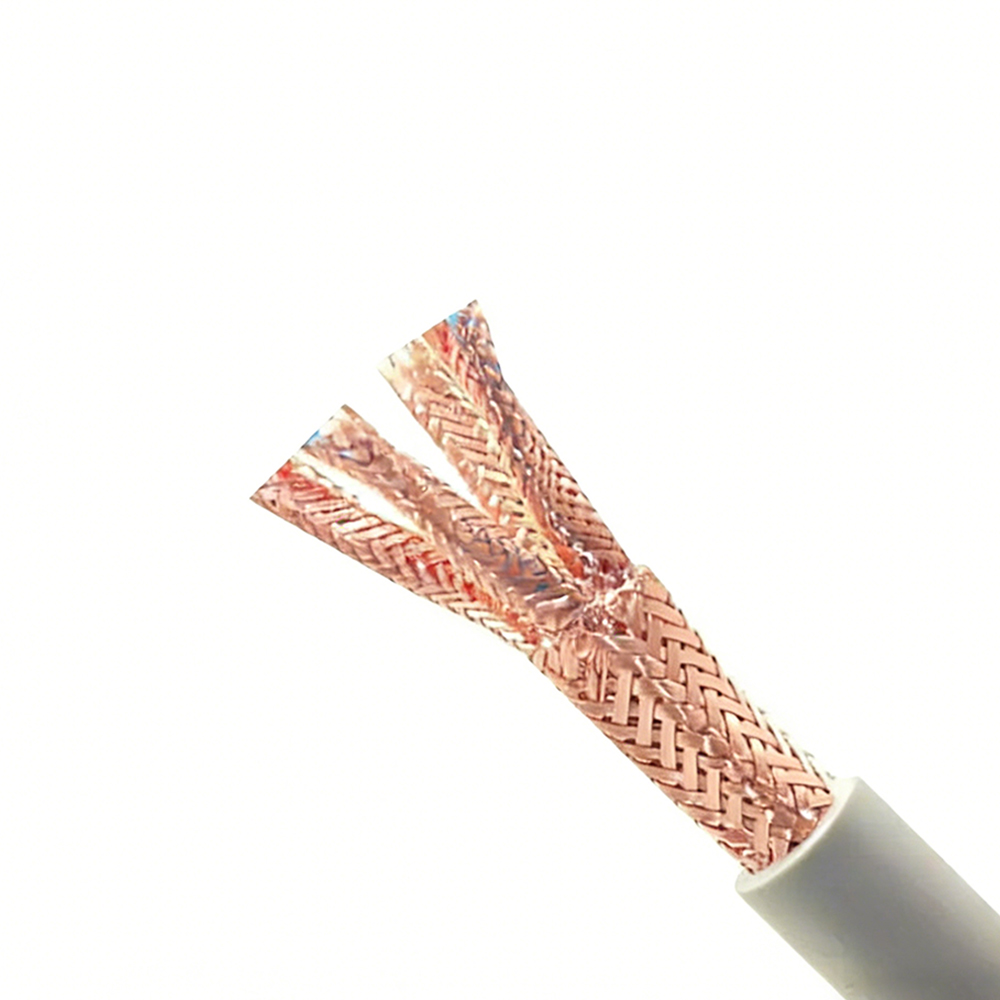

- بناء الدرع وتغطيته: حدد نوع الرقاقة (البوليستر المغطى بالألمنيوم أو البولي بروبيلين المغطى بالألمنيوم)، ونسبة تداخل الرقاقة، ومواد سلك التصريف لكل زوج من الدرع، بالإضافة إلى النسبة المئوية لتغطية الجديلة الإجمالية وقطر السلك لدرع الضفيرة الخارجية. "محمي بالكامل" بدون هذه التفاصيل يسمح للمصنعين باستخدام الحد الأدنى من هياكل التغطية التي تتضمن من الناحية الفنية مواد التدريع ولكنها توفر قمعًا غير مناسب للتداخل الكهرومغناطيسي عند ترددات جيجاهيرتز.
- متطلبات فحص المادة الأولى (FAI): حدد المعلمات التي يجب قياسها على عينة من تشغيل الإنتاج الأول، وما هي معدات وإجراءات الاختبار التي سيتم استخدامها، وما الذي يشكل نتيجة ناجحة. FAI هي الآلية التعاقدية التي تمنع استبدال البناء منخفض التكلفة بعد الموافقة على العينة. بدون متطلبات FAI الصريحة في مواصفات OEM، ليس لدى الشركة المصنعة أي التزام تعاقدي للحفاظ على البناء المستخدم في العينة المعتمدة عبر عمليات الإنتاج اللاحقة.
بالنسبة لكابلات الكمبيوتر المخصصة للاستخدام في المنتجات الخاضعة للشهادة التنظيمية - UL وCE وFCC الجزء 15 - يجب أن توضح مواصفات OEM أيضًا ما إذا كان الكبل نفسه يجب أن يحمل شهادة فردية أو ما إذا كان سيتم اعتماده كمكون ضمن مجموعة المنتج النهائي. تتطلب شهادة مستوى الكابل اختبار البناء المحدد وإدراجه ضمن نظام هيئة التصديق؛ تغطي شهادة المنتج النهائي الكابل كمكون داخلي دون الحاجة إلى علامات مستقلة على مستوى الكابل. يعد عدم المحاذاة بين ما تم تحديده وما يتطلبه مسار الشهادة فعليًا سببًا شائعًا لتأخير المشروع عندما تكشف المراجعة التنظيمية أن الكابل المحدد على أنه "مدرج في قائمة UL" يتم التعرف عليه في الواقع من قبل UL فقط كمكون، أو يحمل قائمة UL لتصنيف جهد/درجة حرارة مختلف عما يتطلبه التطبيق المقصود.
