لماذا يعتبر Flex-Fatigue Life هو مقياس الأداء الأكثر أهمية لكابلات السفر

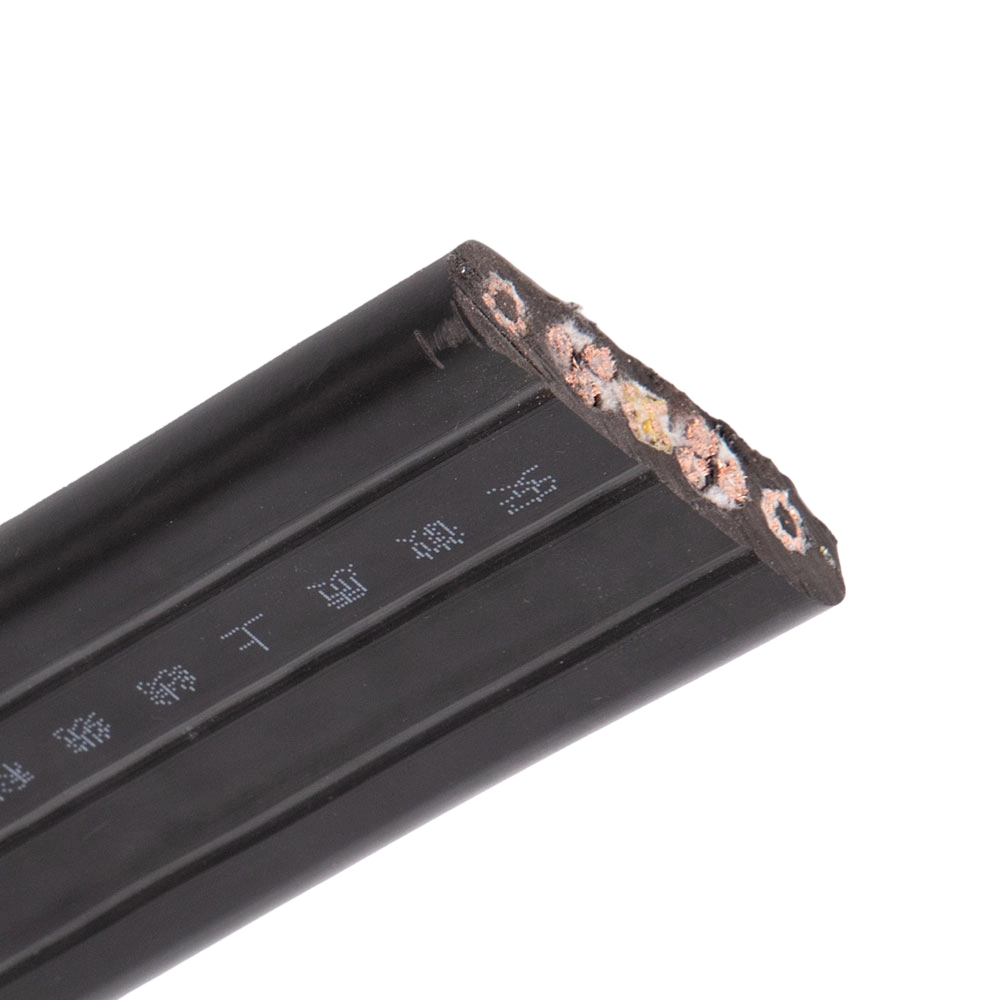

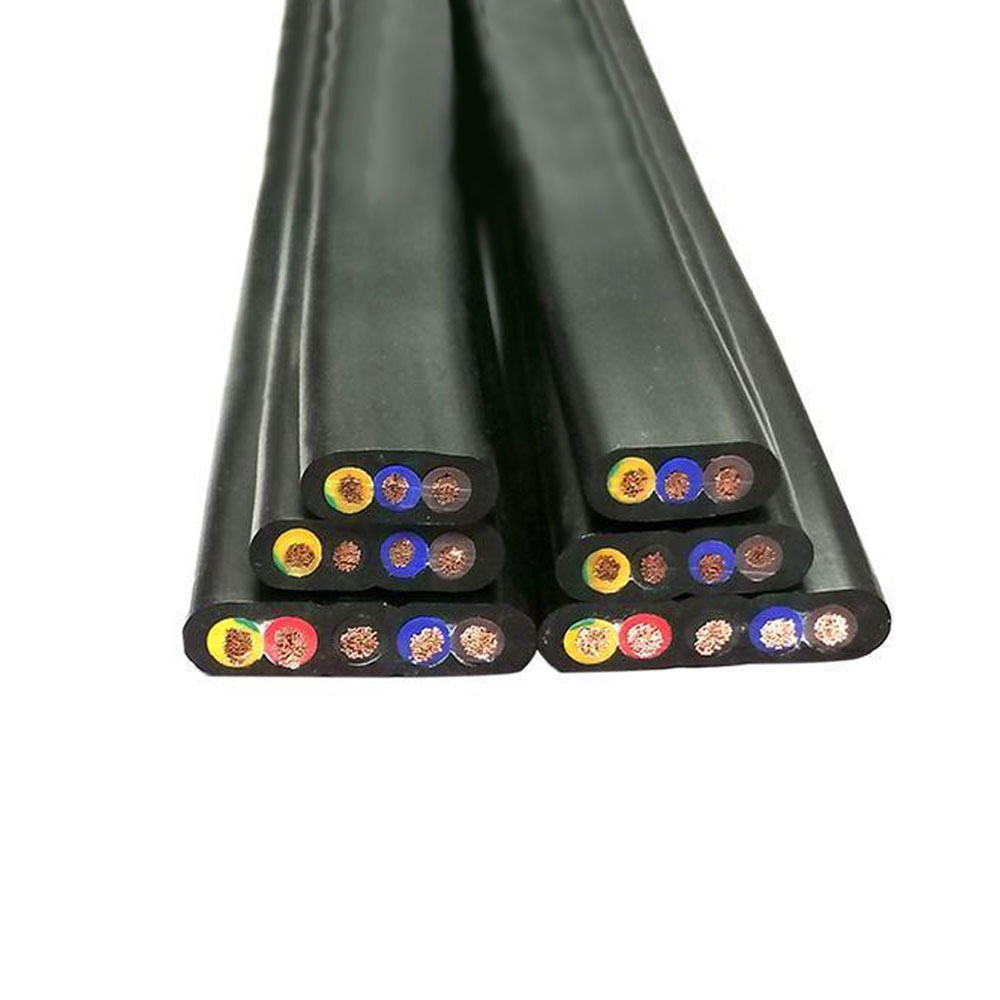

على عكس كابلات التثبيت الثابتة، مصعد السفر كابل مسطح تخضع للانحناء الدوري المستمر طوال فترة خدمتها. في كل مرة تتحرك فيها عربة المصعد، يتم تعليق الكابل في حلقة سلسال تغير موضعه، مما يؤدي إلى ثني الكابل بشكل متكرر عند نقطة التعليق وعلى طول قسم التعليق. في المباني الشاهقة حيث يقوم المصعد بإكمال 200 إلى 400 رحلة يوميًا، يمكن للكابل المتنقل تجميع ملايين الدورات المرنة على مدى عمر خدمة يتراوح من 15 إلى 25 عامًا. وهذا يجعل مقاومة التعب المرن - وليس قوة الشد أو خصائص العزل الكهربائي وحدها - معيار الأداء المحدد أثناء مواصفات الكابلات وشرائها.

يتم تحديد عمر التعب المرن في المقام الأول من خلال بناء حبلا الموصل. تستخدم الكابلات المسطحة المتنقلة موصلات مجدولة بدقة، عادةً من الفئة 5 أو الفئة 6 وفقًا للمواصفة IEC 60228، والتي تتكون من عدد كبير من الأسلاك الفردية الرفيعة جدًا والملتوية معًا. يمكن إنشاء موصل من الفئة 6 بمقطع عرضي 0.75 مم² من أكثر من 200 سلك فردي يبلغ قطر كل منها أقل من 0.08 مم، مقارنة بموصل صلب من الفئة 2 لنفس المقطع العرضي باستخدام 7 أسلاك فقط. يقوم هذا الجديل الدقيق بتوزيع إجهاد الانحناء عبر عدد أكبر بكثير من واجهات الأسلاك، مما يزيد بشكل كبير من عدد الدورات المرنة التي يمكن للموصل تحملها قبل أن تبدأ الأسلاك الفردية في الكسر. عندما يتم استبدال الموصلات الدقيقة ببدائل أكثر خشونة لتقليل التكلفة، ينخفض ​​العمر المرن بشكل حاد - غالبًا بترتيب من حيث الحجم - في حين أن الكابل قد يستمر في اجتياز الاختبارات الكهربائية الساكنة، مما يجعل التدهور غير مرئي حتى تبدأ الأعطال الميدانية.

تساهم المواد العازلة أيضًا في التحمل المرن. تم تصميم اللدائن البلاستيكية الحرارية (TPE) ومركبات PVC المُصممة خصيصًا والمستخدمة في كابلات نقل المصاعد لتبقى مرنة عبر نطاقات درجات الحرارة الواسعة دون التشقق أو التصلب. يصبح PVC القياسي للأغراض العامة هشًا عند درجات الحرارة المنخفضة ويلين بشكل مفرط عند درجات الحرارة المرتفعة، وكلاهما يؤدي إلى تسريع إجهاد العزل عند نقاط الانحناء. تقوم شركة Anhui Zhishang Cable Technology Co., Ltd. بتأهيل المركبات العازلة خصيصًا للتطبيقات المرنة الديناميكية، والتحقق من الأداء من خلال اختبار دورة الانحناء القياسي بدلاً من الاعتماد فقط على أوراق بيانات المواد.

هندسة الكابلات المسطحة وكيف تتحكم في سلوك الحلقة في طريق الرافعة

إن المقطع العرضي المسطح لكابل نقل المصعد ليس مجرد وسيلة تعبئة مريحة - بل هو اختيار هندسي متعمد يتحكم في كيفية تعليق الكابل، وثنيه، وتحركه داخل الرافعة. ينحني الكابل المسطح بشكل تفضيلي في مستوى واحد (عبر بعده الضيق)، مما يحافظ على ثبات حلقة السلسال وإمكانية التنبؤ بها أثناء تحرك المصعد. يمنع محور الانحناء الذي يتم التحكم فيه الكابل من الالتواء أو التصاعد أو تكوين حلقات غير منتظمة قد تتسبب في ملامسته لجدران الرافعة أو ثقل الموازنة أو الكابلات الأخرى - وكلها أوضاع فشل تكون حول الكابلات المتحركة أكثر عرضة لها بمرور الوقت.

تؤثر نسبة العرض إلى السمك للكابل المسطح بشكل مباشر على نسبة الصلابة بين محوري الانحناء والالتواء. الكابل الذي يكون رفيعًا جدًا بالنسبة لعرضه يصبح مرنًا بشكل مفرط في الاتجاه الالتوائي، مما يسمح له بالالتواء تحت تأثير التحميل غير المتماثل أو تيارات الهواء في الرافعات الطويلة. على العكس من ذلك، فإن الكابل السميك جدًا بالنسبة لعرضه يزيد من صلابة الانحناء في المستوى المرن المفضل، مما يزيد الضغط عند مشبك التعليق ويمكن أن يسبب إجهاد الموصل المبكر بالقرب من نقطة التعلق. يجب على الشركات المصنعة للكابلات موازنة هذه المتطلبات المتنافسة من خلال تصميم المقطع العرضي، ويجب تقييم مواصفات الأبعاد المنشورة مع أخذ هذا السياق الوظيفي في الاعتبار بدلاً من معاملتها كخصائص فيزيائية عشوائية.

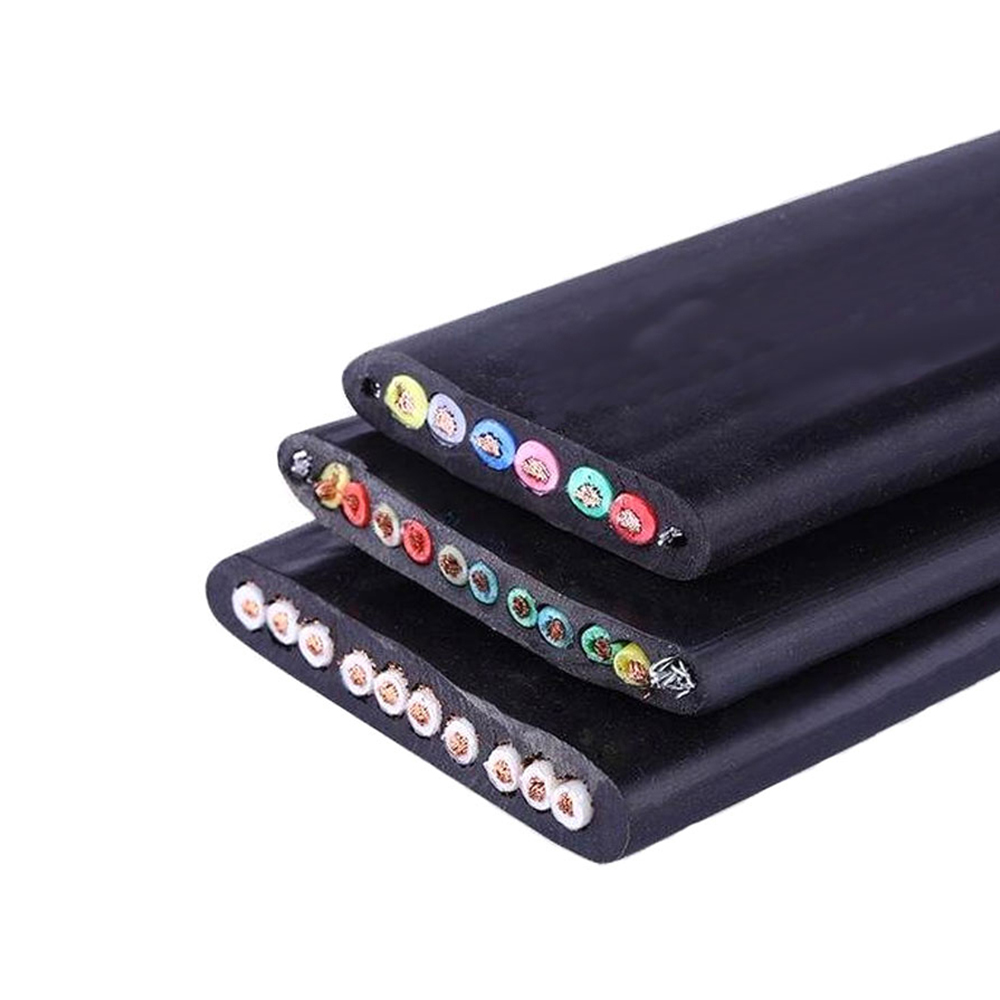

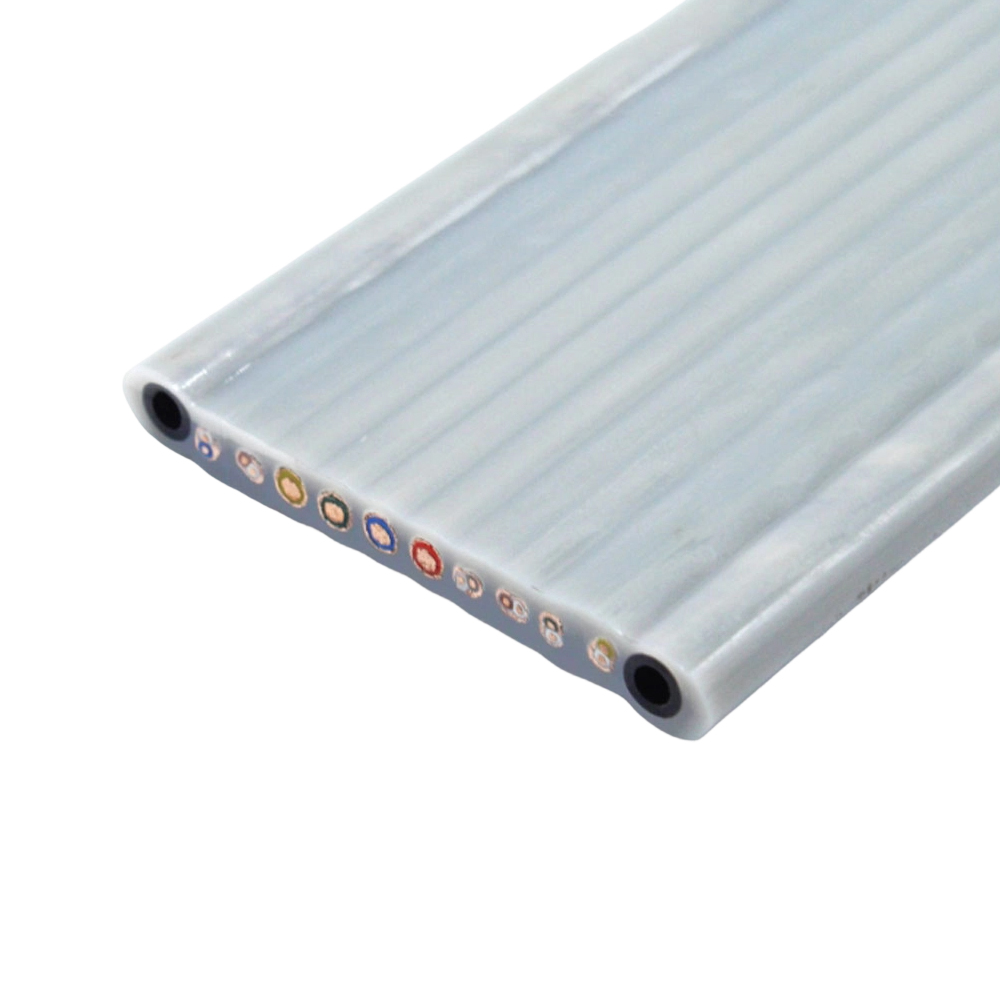

بالنسبة للمنشآت الشاهقة التي يتجاوز طولها 100 متر، عادةً ما تكون هناك حاجة إلى تدابير إضافية لإدارة ديناميكيات الحلقة. في بعض الأحيان يتم دمج عناصر تقوية الفولاذ أو الألياف داخل الكابل المسطح الموازي للموصلات، مما يوفر صلابة طولية يمكن التحكم فيها والتي تمنع ترهل الحلقة المفرط مع الحفاظ على المرونة العرضية. يؤثر موضع عناصر التعزيز هذه داخل المقطع العرضي للكابل على حياد الانحناء - من الناحية المثالية، يجب وضعها عند أو بالقرب من محور الانحناء المحايد بحيث تحمل أحمال الشد والضغط أثناء التعليق دون إضافة إلى إجهاد الانحناء الذي تتعرض له الموصلات بجانبها.

المعلمات الهندسية الرئيسية التي تؤثر على استقرار حلقة الرافعة

• نسبة العرض إلى السمك: يحدد نسبة الانحناء إلى الصلابة الالتوائية؛ يتحكم في ما إذا كان الكابل يحتفظ بحلقة مستقرة أحادية المستوى أو يميل إلى الالتواء.
• تعليق نقطة الوسط: تؤثر نقطة ربط الحلقة بالنسبة لطول الكابل على هندسة الحلقة في مواضع السيارة المختلفة؛ يؤدي التحديد غير الصحيح لنقطة المنتصف إلى سحب الكابل على أرضية الحفرة في مواضع منخفضة أو سحبه مشدودًا في الجزء العلوي من السفر.
• تعزيز وضع العنصر: تضيف حشوات الفولاذ أو الكيفلار صلابة طولية. يجب تقليل المسافة بينها وبين المحور المحايد لتجنب تضخيم إجهاد الانحناء في الموصلات المجاورة.
• وزن الكابل لكل متر: تنتج الكابلات الأثقل ترهلًا أكبر في السلسال وأحمال شد أعلى عند مشبك التعليق؛ بالنسبة لمسافات السفر الطويلة، فإن إدارة الوزن لا تقل أهمية عن القدرة الكهربائية.

تكوين الدوائر في الكابلات المتحركة للمصاعد الحديثة: ما وراء الطاقة والتحكم البسيط

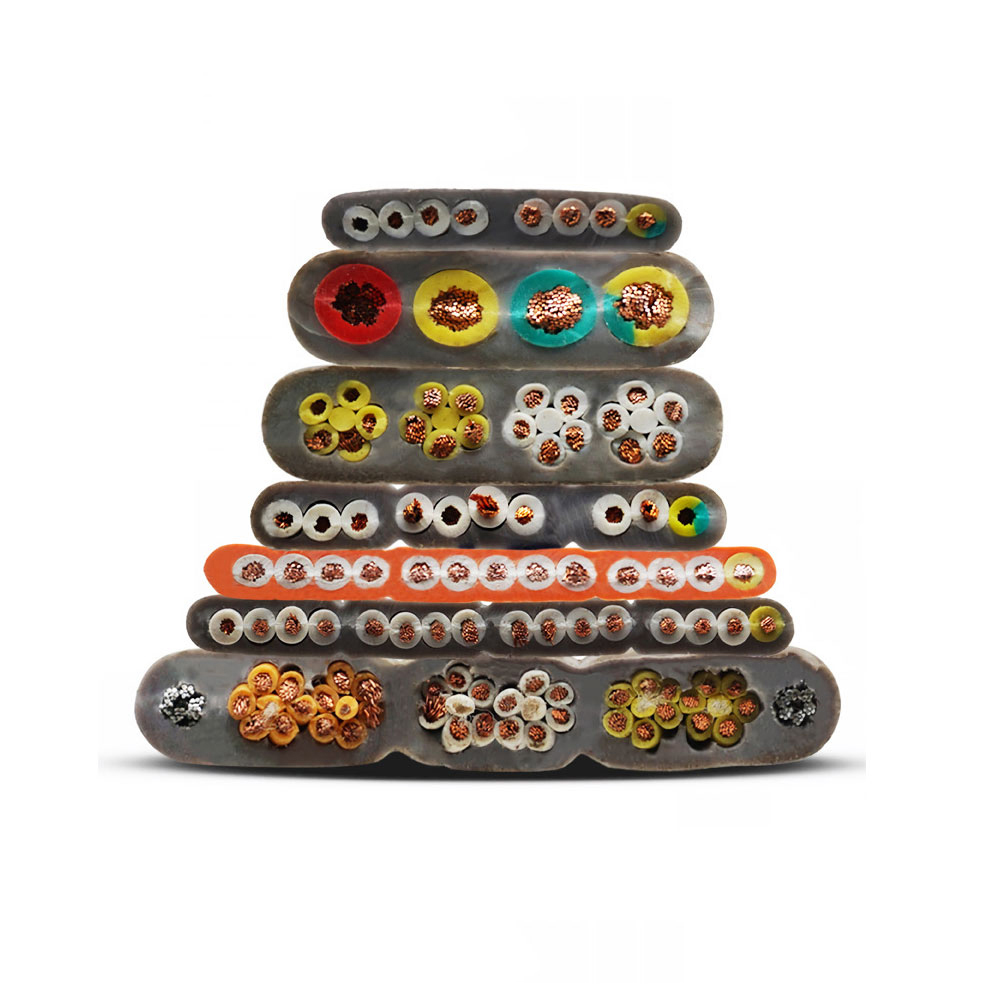

تتطلب أنظمة المصاعد المعاصرة كابلات متنقلة لحمل مزيج متنوع بشكل متزايد من أنواع الدوائر داخل هيكل كابل مسطح واحد. استخدمت التركيبات المبكرة كابلات منفصلة للطاقة والتحكم، لكن الكابلات المسطحة المتكاملة الحديثة تجمع بين موصلات الطاقة، وأزواج إشارات التحكم، وأزواج بيانات الاتصال، وفي بعض الحالات العناصر المحورية للفيديو أو الإشارات عالية التردد - كل ذلك في كابل واحد يجب أن يحافظ على العزل الكهربائي بين أنواع الدوائر أثناء ثنيها ملايين المرات. يعد فهم ما يتطلبه كل نوع من أنواع الدوائر من حيث حجم الموصل وتدريعه وعزله أمرًا ضروريًا لتقييم ما إذا كانت مواصفات الكابل تتوافق مع متطلبات النظام الفعلية.

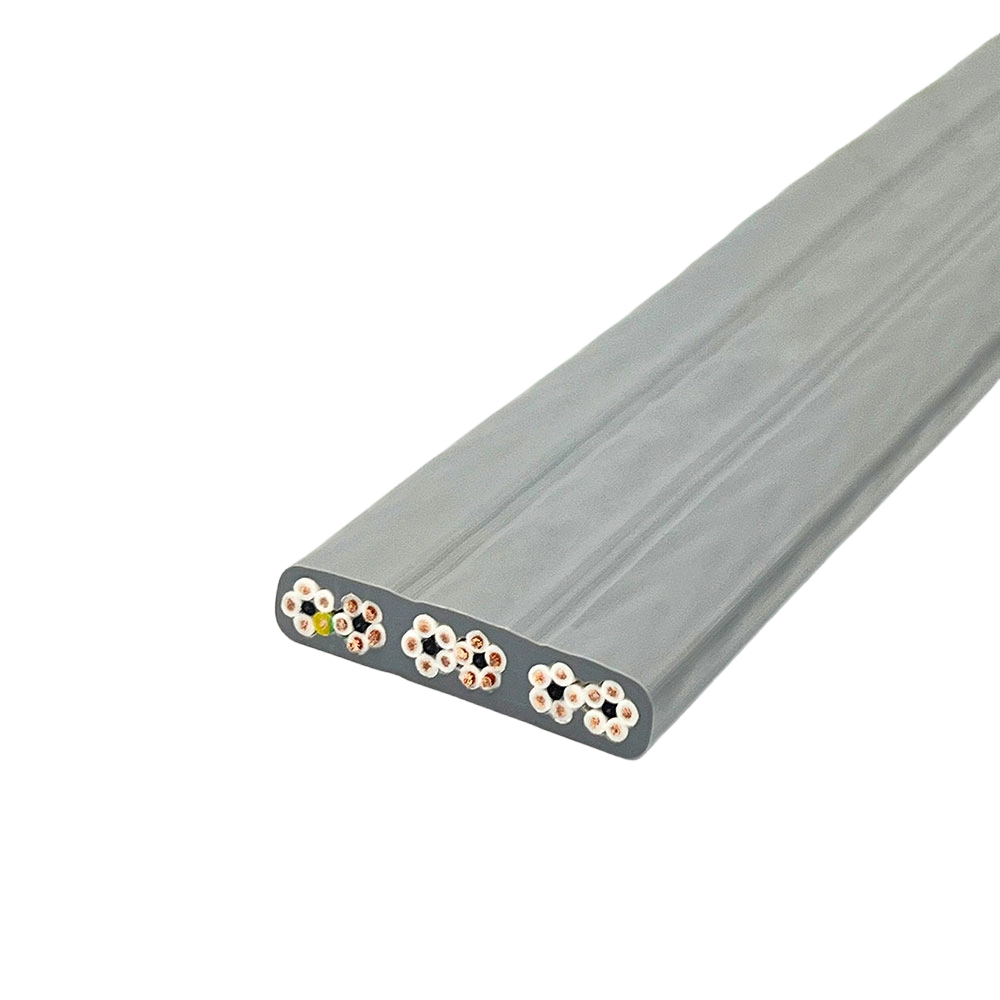

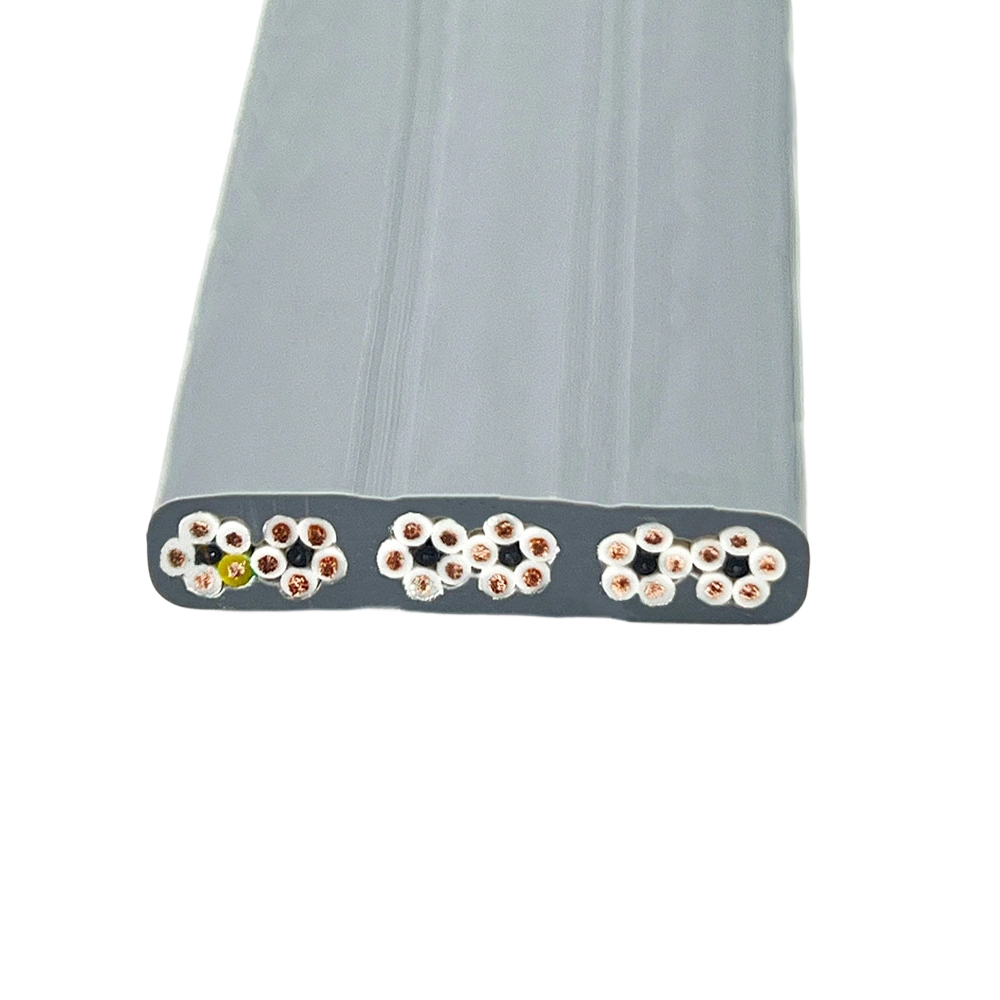

يمثل التدريع داخل كابل سفر مسطح تحديًا هندسيًا خاصًا لأن الدروع التقليدية المضفرة أو الرقائق المعدنية تقلل المرونة وتزيد الوزن. يعتبر التدريع الفردي للأزواج باستخدام شريط بوليستر مطلي بالألمنيوم مع سلك تصريف هو الحل العملي لأزواج البيانات والاتصالات داخل كابل متنقل - فهو يوفر توهين EMI مناسبًا دون تقوية الكابل بشكل كبير أو زيادة مقطعه العرضي. يعد التدريع العام لحزمة الكابلات بأكملها أقل شيوعًا في تطبيقات الكابلات المتنقلة لأنه قد يخلق عنصرًا صلبًا يعمل بعرض الكابل بالكامل، مما يؤدي إلى تدهور أداء الانحناء. كما وجدت شركة Zhishang Cable من خلال تجربة الإنتاج، فإن وضع الأزواج المحمية داخل المقطع العرضي للكابل المسطح مهم أيضًا: فوضعها في منتصف المظهر الجانبي المسطح بدلاً من الحواف يقلل من إجهاد الانحناء الذي يتعرضون له ويطيل من سلامة الدرع على مدار عمر خدمة الكابل.

تصميم مشبك التعليق وممارسات التثبيت التي تحدد الموثوقية على المدى الطويل

مشبك التعليق - الجهاز الذي يربط كابل السفر بعربة المصعد وقوس نقطة المنتصف لطريق الرفع - هو الموقع الوحيد الذي ينتقل فيه الكابل من عنصر ديناميكي معلق إلى نقطة ربط ثابتة. يؤدي هذا التحول إلى تركيز الضغط الذي يمثل حصة غير متناسبة من أعطال الكابلات المتنقلة. يمكن أن يؤدي تصميم المشبك السيئ أو ممارسة التثبيت غير الصحيحة في هذه المرحلة إلى إجهاد الموصل وتآكل العزل وتشقق الغلاف خلال جزء صغير من عمر الخدمة المصمم للكابل، بغض النظر عن مدى جودة تصنيع الكابل نفسه.

يقوم مشبك التعليق المصمم بشكل صحيح بتوزيع قوة التثبيت بالتساوي عبر عرض الكابل الكامل دون الضغط على مجموعات الموصلات الفردية. تعمل المشابك التي تطبق أحمالًا نقطية أو ضغطًا غير متساوٍ على إنشاء تضخيم انحناء موضعي - ينثني الكابل بشكل حاد عند حافة المشبك بدلاً من الانتقال تدريجيًا إلى قسم التعليق. يؤدي هذا إلى تسريع إجهاد الموصل بشكل كبير في القسم المثبت. يجب أن يوفر المشبك أيضًا نصف قطر انحناء يمكن التحكم فيه عند نقطة خروج الكابل، مما يوجه الكابل إلى سلسال معلق حر بدلاً من السماح له بالخروج بزاوية حادة. تتضمن العديد من المشابك المتوفرة تجاريًا نصف قطر مُشكل أو صندوق تخفيف الضغط لهذا الغرض؛ تعد عمليات التثبيت التي تستخدم أجهزة التثبيت المرتجلة بدون هذه الميزة مصدرًا شائعًا للفشل المبكر.

طول التثبيت وتحديد موضع النقطة الوسطى لهما نفس القدر من الأهمية. يجب أن يكون حجم حلقة التعليق الحر للكابل بحيث يظل الحد الأدنى من حلقة الارتخاء في أدنى موضع للسيارة دون أن يلمس الكابل أرضية الحفرة؛ وفي أعلى موضع للسيارة، لا تصبح الحلقة ضيقة جدًا بحيث تسحب الكابل تحت شد طولي. عادةً ما توفر الشركات المصنعة إرشادات حسابية لمسافة السفر إلى طول الكابل، ولكن يجب أن تأخذ في الاعتبار هندسة الرافعة الفعلية، وموضع قوس منتصف الرافعة بالنسبة إلى نطاق سفر السيارة، وأي إزاحة بين نقطة ربط السيارة وقوس الرافعة. تترجم الأخطاء في أي من هذه المعلمات مباشرةً إلى أنماط ضغط غير طبيعية تؤدي إلى تقصير عمر الكابل، مما يجعل حساب التثبيت المسبق خطوة ضرورية بدلاً من كونه تحسينًا اختياريًا.
